Грозозащита OSNOVO на 24 порта в стойку: три модели под любую сеть

Вендор: OSNOVO Дата публикации: Сегодня

Когда от уличных камер или промышленного оборудования в стойку приходят десятки линий, ставить на каждую отдельную грозозащиту — значит захламлять монтажное пространство и нерационально расходовать бюджет. Компактный 1U корпус на 24 порта решает эту проблему: одно устройство защищает 24 линии, сохраняя порядок в стойке и снижая затраты. Такое решение подходит для серверных, ЦОД и любых технических помещений, где оборудование смонтировано в 19" стойку.

В ассортименте OSNOVO — три таких устройства - SP-IP24/100R, SP-IP24/1000R, SP-IP24/1000PR. Они защищают сетевое оборудование (коммутаторы, маршрутизаторы, серверы) от импульсных перенапряжений. Устройства ставятся со стороны защищаемого оборудования в стойке и гасят импульсы до того, как они достигнут портов. (Это часть комплексной системы защиты сети Ethernet -вторая часть должна быть установлена на другом конце линии перед оконечным оборудованием.)
Немного подробнее коснемся технических характеристик этих устройств.

Uc — максимальное длительное рабочее напряжение
Это напряжение, которое устройство выдерживает постоянно, не включаясь без необходимости и не изнашиваясь. Для линий с PoE (штатные 48–56 В) нужно Uc = 57 В — иначе устройство быстро выйдет из строя. Для линий без питания достаточно 6 В. Именно поэтому модели SP-IP24/1000R и SP-IP24/1000PR (c PoE) не подходят для замены друг друга.
In — номинальный ток разряда
Это величина импульса, которую защита выдерживает многократно без потери свойств. У моделей SP-IP24/1000R и SP-IP24/1000PR In = 2,5 кА. У модели SP-IP24/100R — 0,3 кА, что соответствует задаче защиты 100-мегабитных сетей с короткими линиями.
Itotal — суммарный ток разряда
Способность корпуса отвести энергию на землю, когда импульс приходит одновременно по нескольким линиям. У моделей 1000R и 1000PR Itotal = 20 кА — достаточный запас для 24 портов. У модели 100R — 2,5 кА, что соответствует её классу.
Время отклика — 1 наносекунда
Фронт импульса перенапряжения может длиться сотни наносекунд. Защита, срабатывающая за 1 нс, успевает включиться раньше, чем напряжение станет опасным. Это эталонный показатель для профессионального оборудования — и он един для всех трёх моделей.

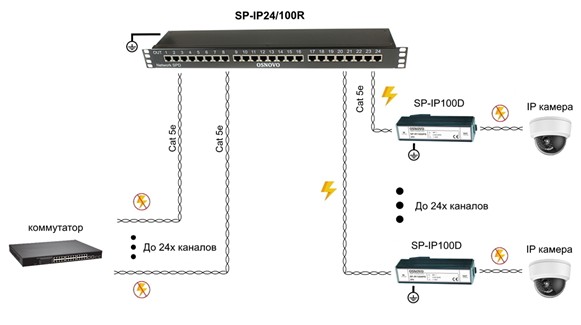

SP-IP24/100R — для сетей 100 Мбит/с, только данные. In 0,3 кА, Itotal 2,5 кА, Uc 6 В.
SP-IP24/1000R — для сетей 1 Гбит/с, только данные. In 2,5 кА, Itotal 20 кА, Uc 6 В.
SP-IP24/1000PR — для сетей 1 Гбит/с + PoE (af/at/bt). In 2,5 кА, Itotal 20 кА, Uc 57 В.

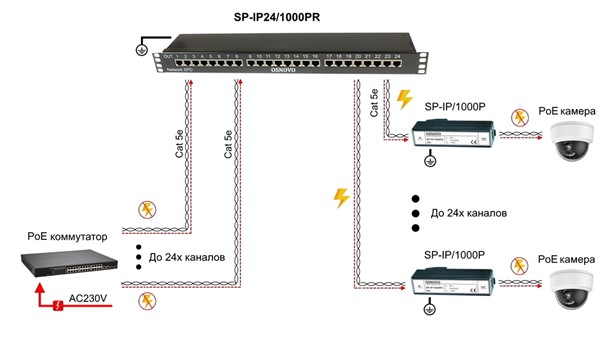

Схема применения SP-IP24/1000PR

Основные характеристики

Скорость передачи данных (Мбит/с): 1000
Кол-во портов: 24
Время срабатывания (нс): <1
PoE: IEEE802.3af/at/bt (90Вт); Метод подачи PoE: A + B
Защищаемые контакты: 1, 2, 3, 4, 5, 6, 7, 8
Номинальный ток разряда 8/20мкс (кА): 2.5
Суммарный ток разряда 8/20мкс (кА): 20
Номинальное рабочее напряжение (В): 48
Максимальное рабочее напряжение (В): 57
Вносимые потери (дБ): <1
Подключение: RJ45 х 24 (вх.); RJ45 х 24 (вых.)
Способ монтажа: в 19" стойку
Рабочая температура: -40…+80 °C
Размеры (ШхВхГ) (мм): 487x44,5x102
Дополнительно: Поддержка PoE до 90Вт; Класс защиты IP20; Соответствует ГОСТ IEC 61643-21-2014
