Вендор: OSNOVO Дата публикации: Вчера

При построении уличных сетей видеонаблюдения и телекоммуникационной инфраструктуры критически важна защита оборудования от грозовых разрядов и импульсных перенапряжений. Камеры на мачтах и столбах, точки доступа и сетевое оборудование в уличных шкафах подвергаются высокому риску поражения при перепадах напряжения. Для комплексного решения этой задачи компания OSNOVO представляет SP-IP8/1000PW — уличное устройство грозозащиты на 8 портов Ethernet с защитой линий PoE и питающей сети 220В в едином герметичном корпусе.

Устройство объединяет двухступенчатую защиту восьми портов Ethernet с поддержкой PoE (IEEE 802.3af/at/bt, до 90 Вт) и защиту линии питания 220В. Для сигнальных линий максимальное рабочее напряжение составляет 58В постоянного тока, номинальный ток разряда — 2,5 кА, суммарный — 20 кА, а время отклика не превышает 1 нс. Линия питания защищена по схемам L–N и N–PE с максимальным напряжением 320В, током разряда до 5 кА и временем срабатывания 25 нс (линия-нейтраль).

Корпус из поликарбоната со степенью защиты IP65 обеспечивает работу при температурах от –40°C до +80°C. Подключение осуществляется через разъёмы RJ-45 (8 входов и выходов) и клеммные колодки для питания 220В. SP-IP8/1000PW легко интегрируется в любую уличную инфраструктуру.

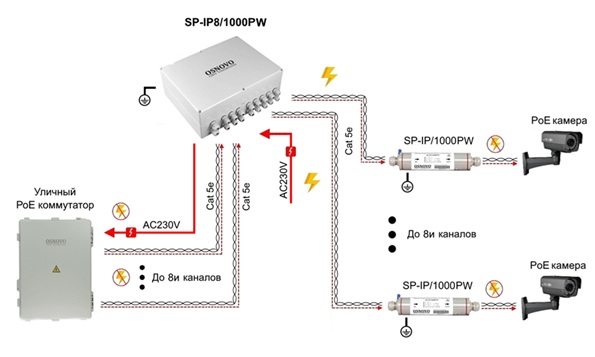

В типовой схеме устройство устанавливается между сетевым коммутатором и оконечными устройствами. Уличный PoE-коммутатор подключается к портам IN грозозащиты, а к портам OUT — до восьми устройств (например, уличных камер) с питанием по PoE. Линия 220В, питающая коммутатор, также подключается через соответствующие клеммы SP-IP8/1000PW, обеспечивая защиту питающей сети. Такая схема создаёт единый барьер для импульсных перенапряжений, приходящих как по сигнальным линиям, так и по сети электропитания, гарантируя сохранность дорогостоящего оборудования.

Схема применения SP-IP8/1000PW

Основные характеристики

Назначение: Защита цепи Ethernet+PoE+220V
Скорость передачи данных (Мбит/с): 1000
Кол-во портов: 8
Время срабатывания (нс): <1
PoE: IEEE802.3af/at/bt (90Вт); Метод подачи PoE: A + B
Номинальный ток разряда 8/20мкс (кА): 2,5/5
Максимальный ток разряда 8/20мкс (кА): 10
Номинальное рабочее напряжение (В): 48/220
Максимальное рабочее напряжение (В): 58/320
Подключение: Клеммы "под винт" (вх.); Клеммы "под винт" (вых.)

Рабочая температура: -40…+80 °C
Дополнительно: Комбинированная грозозащита (IP с PoE + питание 220В) Поддержка PoE до 90Вт; Пластиковый корпус; Уличное исполнение (класс защиты IP65); Соответствует ГОСТ IEC 61643-21-2014
Просмотреть все характеристики..


Гарантия - 7 лет!
