Как не ошибиться при проектировании сложных систем видеонаблюдения? Часто для снижения стоимости проекта рассматривается возможность применения недорогих неуправляемых коммутаторов по причине их низкой стоимости и простоты развёртывания.
Однако в проекте, где предусмотрены мощные поворотные PTZ-камеры, интерактивные панели и IP-камеры специального климатического назначения, использование бюджетных коммутаторов ведёт к проблемам с пропускной способностью, потерям пакетов данных и сбоям в сети.
На что обратить внимание при выборе коммутатора для видеонаблюдения:
- Режим CCTV: позволяет увеличить дистанцию для подачи PoE до 250 м, аппаратная и программная изоляция портов и защита от широковещательных штормов
- Уровень управления L3: поддержка статической и динамической маршрутизации, приоритизация видеопотока и передачи многоадресного трафика
- Гибкость портов: комбо-порты позволяют использовать модули SFP для увеличения расстояния по оптическим линиям (зависит от SFP-модуля)
- Поддержка Jumbo Frame: снижает нагрузку на оборудование, позволяя передавать большие пакеты видео с меньшими задержками; также применимо для устройств с машинным зрением
- PoE по стандартам 802.3af/at: поддержка до 30 Вт на порт, защита от перегрузок и режим «антизависания» — автоматическая перезагрузка PoE при потере связи с камерой
- Резервирование питания: два встроенных блока питания обеспечивают бесперебойную работу при отказе одного из источников
- Консольный порт и управление: полный доступ через CLI, Telnet, SSH, SNMP, Web-интерфейс для тонкой настройки и мониторинга коммутатора
Именно таким требованиям отвечает OSNOVO SW-32G4X-3L, сочетающий все перечисленные возможности в одном устройстве.
Ключевые особенности OSNOVO SW-32G4X-3L:
- 16 портов GE PoE: питание до 16 PoE-устройств
- Режим CCTV: передача данных и питания до 250 м, изоляция портов, защита от широковещательных штормов
- 8 комбо-портов GE (RJ-45/SFP): подключение по оптике или меди на выбор
- 4 порта 10G SFP+: магистральное соединение с серверами видеозаписи, NAS или вышестоящими коммутаторами
- L3-управление: маршрутизация между VLAN, статические маршруты, RIP, OSPF, QoS, IGMP snooping
- Встроенная грозозащита 3 кВ на порт: устойчивость к импульсным помехам
- Рабочая температура от –20 до +55°C: эксплуатация в неотапливаемых помещениях и уличных шкафах
- Металлический корпус 19": монтаж в стандартную стойку
Технические характеристики SW-32G4X-3L:
| Общее кол-во портов | 28 |
| Кол-во портов GE+PoE | 16 |
| Кол-во портов GE SFP | 8 |
| Кол-во портов Combo GE (RJ-45+SFP) | 8 |
| Кол-во портов 10G SFP+ | 4 |
| Топологии подключения | Каскад, Кольцо |
| Мощность PoE на один порт (макс.), Вт | 30 |
| Суммарная мощность всех портов (макс.), Вт | 375 |
| Стандарты PoE | IEEE 802.3af / IEEE 802.3at |
| Таблица MAC-адресов | 16К |
| Пропускная способность коммутационной матрицы | 512 Гбит/с |
| Поддержка Jumbo Frame | 9К |
| Размер RAM | 256 МБ |
| Размер DRAM | 2 ГБ |
| Управление | L3 |
| Функция антизависания PoE-устройств | да |
| CCTV (увеличение расстояния передачи до 250 м) | да |
| Грозозащита | 3 кВ (8/20 мкс) |
| Охлаждение | Активное (вентиляторы в корпусе) |
| Рабочая температура | -20…+55°С |

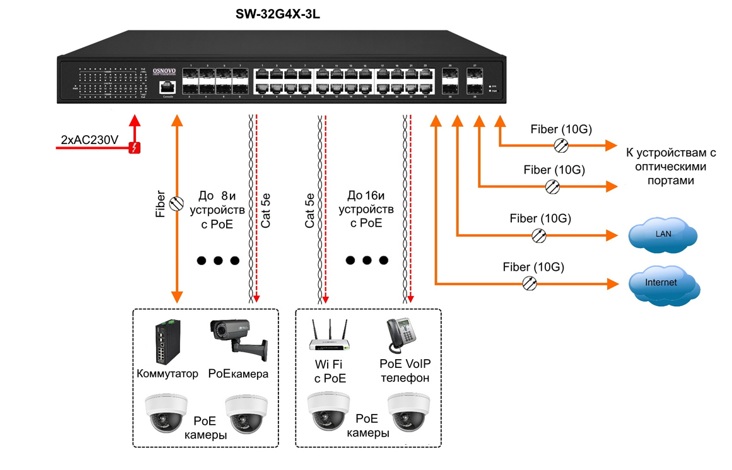

Схема применения SW-32G4X-3L:
Коммутатор OSNOVO SW-32G4X-3L — это мощное решение для построения профессиональных систем видеонаблюдения. Он объединяет в себе всё, что требуется для стабильной работы 4K-камер, PTZ-устройств и другого PoE-оборудования: мощный бюджет питания до 375 Вт, режим CCTV для линий до 250 м, гибкие комбо-порты с оптикой, высокоскоростные порты 10G и полный набор L3-функций для управления устройством.
Благодаря широкому диапазону рабочих температур (–20…+55°C), встроенной грозозащите 3 кВ и резервированию питания устройство сохраняет работоспособность в неотапливаемых технических помещениях и уличных шкафах.
Гарантия на устройство — 7 лет.
Гарантия - 7 лет!
